Многофункциональные Камеры

ДЕФРОСТАЦИЯ, ПОДМОРОЗКА, ЗАМОРОЗКА

Новые технологии – преимущества многофункциональности.

… высокая экономичность – быстрая окупаемость
… уменьшение потерь – улучшение качества мяса
… высокая степень автоматизации – ускорение процесса
… индивидуальные решения – возможность развития производства

Дефростационные камеры

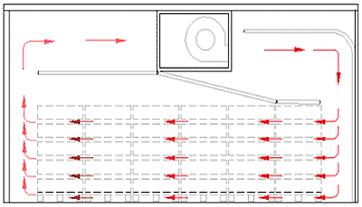

 Схема дефростации



Высокая экономичность – дефростационный процесс с логическим управлением уменьшает потери.

Оснащенные логическим управлением дефростационно - морозильные камеры , использующие потоки воздуха, тепловую и холодильную технику, позволяют размораживать и замораживать упакованное мясо, рыбу и другие продукты питания в оптимальном и высокоэкономичном режиме. Только этот метод позволяет избежать потерь в весе размораживаемого продукта.

Высокое качество – новая техника обеспечивает быстрый и равномерный процесс

Удобство эксплуатации – возможность сквозного процесса.

Логическая система управления постоянно контролирует температуру поверхности продуктов и скорость потоков воздуха, охлаждающих поверхность продуктов. Это позволяет осуществлять быструю дефростацию с малым расходом тепла. В зависимости от изделия и габаритов камеры время дефростации от -250С до -20С колеблется от 6 до 10 часов.

Камеру можно использовать в качестве холодильного склада.

До начала и после завершения процесса дефростации или замораживания изделия в камере сохраняют стабильную температуру, и она действует как холодильный или морозильный склад в соответствии с заданной программой. Благодаря этому камеру можно освобождать в любом удобном для производства темпе, при этом изделия будут сохранять необходимую температуру.

Индивидуальные решения – возможность использования существующих помещений

Изделия  можно поставлять также и в компонентах, при этом блок агрегатов с перекрытием и система управления поставляются без собственно камеры. Таким образом, можно использовать имеющиеся в наличии площади. Монтаж оборудования и ввод в эксплуатацию производятся просто и быстро.

Процесс дефростации и замораживания обеспечивается компактным блоком агрегатов с применением возможностей потоков воздуха, тепловой и холодильной техники. Оборудование спроектировано таким образом, что блок агрегатов и регулируемое перекрытие образуют ветровой туннель. Как инженерное решение, так и идея ветрового туннеля защищены патентами.

Гигиеничность и надежность в эксплуатации

Контейнер выполнен из разработанного и одобренного для применения в пищевой промышленности ST-сэндвич-элемента. Очистка контейнера и отдельных элементов очень проста. Таким образом, производственный процесс становится очень гигиеничным.
Контролируя температуру на поверхности изделия и в теле, а также внутреннюю температуру камеры можно процессы дефростации и замораживания осуществлять без потерь изделием влаги и веса.



Дефростационные камеры

Технические данные

Принцип действия

Процесс дефростации постоянно контролируется датчиками температуры в теле, на поверхности продукта, а также в камере. Процесс дефростации завершается автоматически, по достижении заданной температуры в теле.

Логическая система управления постоянно контролирует температуру поверхности продуктов и скорость потоков воздуха, охлаждающих поверхность продуктов. Вследствие этого температура поверхности никогда не превышает допустимой величины.

По окончании процесса дефростации камера автоматически переходит в режим хранения при заданной температуре и действует в качестве склада до момента отключения программы. Точно также камеру можно держать в режиме хранения при заданной температуре до момента начала процесса, который определяется таймером.

Камера поставляется также с оборудованием подморозки, которое позволяет подготовить продукцию для тонкого слайсирования. Это может оптимизировать применение камеры и сократить сроки окупаемости.

Процесс дефростации постоянно контролируется датчиками температуры в теле, на поверхности продукта, а также в камере. Процесс дефростации завершается автоматически, по достижении заданной температуры в теле.

Логическая система управления постоянно контролирует температуру поверхности продуктов и скорость потоков воздуха, охлаждающих поверхность продуктов. Вследствие этого температура поверхности никогда не превышает допустимой величины.

По окончании процесса дефростации камера автоматически переходит в режим хранения при заданной температуре и действует в качестве склада до момента отключения программы. Точно также камеру можно держать в режиме хранения при заданной температуре до момента начала процесса, который определяется таймером.

Камера поставляется также с оборудованием подморозки, которое позволяет подготовить продукцию для тонкого слайсирования. Это может оптимизировать применение камеры и сократить сроки окупаемости.



Конструкция

Дефростационная камера выполнена из разработанного и одобренного для применения в пищевой промышленности ST-сэндвич-элемента. ST-сэндвич-элемент – это несущие панели покрытого пластиком водостойкого полистирольного изолятора.



Собственное производство.

Компания  производит камеры, контейнеры и шкафы различного объема для дефростации упакованного и неупакованного мяса, птицы и рыбы производительностью от 0,3 до 15 тонн. Возможна также поставка комплекта оборудования, логики и программного обеспечения для монтажа в Вашем помещении. Следует помнить, что проектирование агрегатов для камер нестандартных габаритов увеличивает стоимость оборудования. Габариты и стоимость стандартных камер отражены в прайс-листе.

В камерах применяется патентованный метод воздушно-капельной дефростации с логическим управлением процессом и контролем температур, позволяющий создавать оптимальные условия для отвода тепла, не допуская при этом перегрева или пересыхания поверхности продукта.

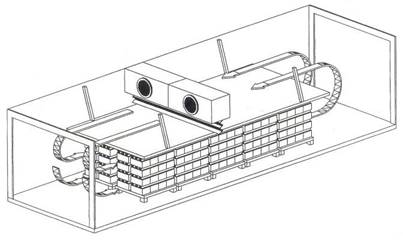

Описание: Схема дефростации

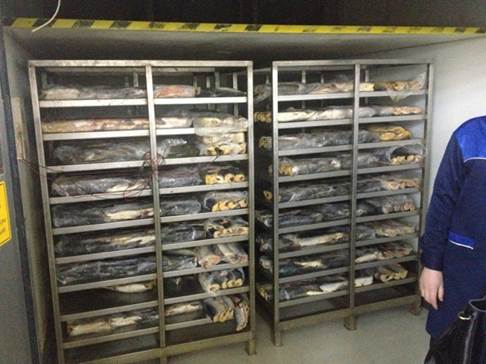

Мясо в блоках дефростируется либо на стеллажах без упаковки (или в пленке), либо непосредственно в коробках на поддоне, между слоями коробок прокладываются пластиковые решетки. Дополнять увлажнителем воздуха при работе с открытым продуктом обязательно, при дефростации в коробках - желательно - это ускоряет процесс.

Мясо в полутушах дефростируется на подвесном пути, строго с системой контроля влажности.

Мясо птицы можно доводить до температуры –3°C непосредственно в коробке, а при заданной температуре выше –3°C это лучше делать в решетчатых пластиковых ящиках или на стеллажах или тележках равной высоты.

Оптимальная дефростация рыбы происходит в пластиковой пленке без картона, но допускается и дефростация открытого продукта. Проблема подсыхания поверхности решается за счет системы контроля влажности повышенной производительности.

Камеры из прочного и гигиеничного ST сэндвича десятилетиями сохраняют как свои прочностные характеристики (блок агрегатов с перекрытием подвешивается непосредственно к потолку камеры без специальных закладных), так и уровень гигиены всего помещения благодаря отсутствию точек конденсации внутри материала. Кометос не дает гарантий на соблюдение заявленных параметров дефростации в камерах других изготовителей. Дополнительная дверь в противоположный торец камеры позволяет организовать сквозной процесс. Поскольку окончание процесса дефростации в применяемой нами схеме автоматически переводит камеру в режим хранения при заданной температуре дефростации, равномерность загрузки производства обеспечивается поддержанием в камере заданной температуры.

Описание процесса дефростации:

Дефростируемое сырье загружается в камеру при любой температуре сырья и камеры, однако оптимальный результат дает равномерно промороженный продукт. Система контроля параметров включает три датчика температуры и электронный датчик влажности:

  1. Датчик внутримышечной температуры засверливается на полную глубину в самый крупный участок сырья. Этот же датчик является задаточным, то есть именно по температуре с этого датчика определяется достижение продуктом заданной оператором температуры и момент перехода от режима дефростации к режиму хранения при заданной температуре.
  2. Датчик температуры поверхности продукта устанавливается на небольшую глубину (20-30 мм) и контролирует подачу тепла и холода, в зависимости от состояния поверхности продукта. Если температура поверхности превышает заданную на установленную ∆t, по команде с этого датчика отключается подача тепла или включается холодильный агрегат.
  3. Датчик температуры в камере установлен на стене камеры и контролирует подачу тепла и холода в зависимости от температуры в камере. Во время дефростации команда с этого датчика отключает тепло или включает холод при превышении установленной оператором максимально допустимой температуры в камере, а в режиме хранения управляет холодильным агрегатом поддерживающим в камере заданную температуру дефростации.
  4. Датчик влажности установлен на стене камеры так, что он измеряет влажность воздуха после прохождения сквозь дефростируемый продукт. Система управляет частотой подачи влаги системой контроля влажности, в зависимости от показаний влажности и температуры в камере.

Блок агрегатов из нержавеющей стали (под потолком над перекрытием или в напольном исполнении) включает в себя систему из управляемых датчиками температур и влажности, а также логикой вентиляторов, обогревателей, холодильного агрегата и системы контроля влажности.

После установки датчиков в продукте, оператор вводит на дисплее электрощита управления основные параметры: заданную температуру, максимально допустимую температуру в камере, можно также отрегулировать влажность (до 99%) и ∆t (то есть максимально допустимое превышение температурой поверхности заданной температуры). Этот параметр влияет как на скорость дефростации, так и на уровень потерь. Определенные в коммерческом предложении время дефростации и потери определены для блочного сырья скандинавского производства при ∆t=+3,5°C и габаритах блоков 600*400*150 мм. Это означает, что при заданной температуре +1°C, температура поверхности не будет превышать во время процесса дефростации показателя +4,5°C. Именно при этих условиях потери составят не более 1,8%. Уменьшение ∆t приведет к снижению потерь и увеличению продолжительности процесса, увеличение этого показателя наоборот, увеличит потери, но ускорит процесс.

После включения программы дефростации кнопкой СТАРТ процесс протекает таким образом, что потоки увлажненного воздуха со скоростью 6-12 м/с, подогреваемого ТЭНами на полную мощность, начинают максимально быстро отводить холод от дефростируемого продукта. После достижения максимально допустимой температуры в камере, обогрев начинает периодически отключаться и отбирать холод внутренней массы продукта. Аналогично, отключением ТЭНов или даже включением холода реагирует оборудование на достижение поверхностью температуры равной заданной +∆t, не давая поверхности продукта перегреться и начать терять влагу.

После того, как температура в теле достигнет заданной (точнее на 0,5°C меньше заданной), процесс дефростации потоками воздуха прекратится, при этом выключать дефростер кнопкой СТОП не следует, так как камера автоматически перейдет в режим поддержания заданной температуры. При этом можно начинать выгружать дефростированное сырье, сохраняя уверенность в том, что температура оставшегося в камере сырья не увеличится, но будет дополнительно выравниваться.

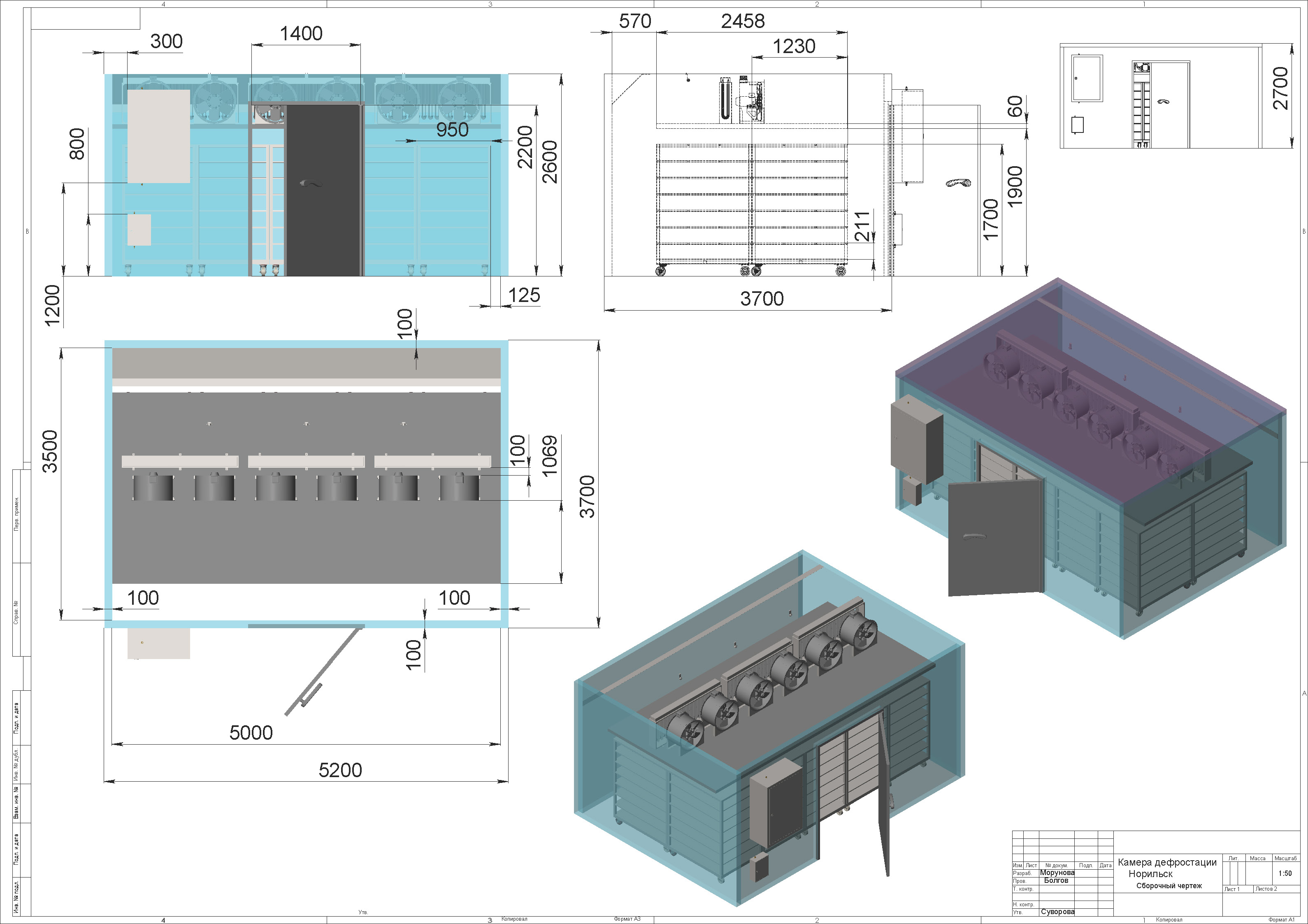

Габариты дефростера с одним стандартным блоком агрегатов:

1. Дефростация блочного сырья (мясо, рыба, птица) в коробке или без, на поддонах с проставками или на стеллажах:
- внутренняя ширина не более 2.600 мм;
- длина MT-S (до 10 тонн) не более 10.000 мм (оптимально 6-8 метров)
- длина MT-XL (до 14 тонн) не более 12.000 мм (оптимально 9-11 метров)

2. Дефростация полутуш и четвертей на подвесном пути (от 7 до 15 тонн):
- внутренняя ширина 2.600 или 5.100 мм;
- длина от 6.000 до 15.000 мм

Общими требованиями к стандартным камерам являются:
-  наличие трехфазного электропитания 400В / 80А -125А. Кабель питания медный 5*25-35 мм2.
- наличие сетевого водоснабжения и сжатого воздуха (для продуктов, требующих контроля влажности, например, неупакованное мясо, рыба), Объем небольшой, можно установить обычный компрессор. Минимальное давление воды 3 атм., расход от 12 до 40 л/час. Сжатый воздух давлением не менее 4 атм., расход 50 л/час (при дефростации рыбы расход воды в 2 раза больше).
Габариты и параметры систем для нестандартных решений рассчитываются в каждом случае индивидуально.
Компания выполняет шефмонтаж, наладку оборудования, а также обучение навыкам эксплуатации и обслуживания. Эксплуатация проста, обслуживание минимально и не требует специальной подготовки. Гарантия 1 год.





Предлагаем Вашему вниманию дефростер нашего производства. Отлично себя зарекомендовавшие себя в России. Собранный на нашем производстве в Калужской области.

№ п/п

Наименование оборудования и комплектующих

1.1

Дефростер воздушно-капельного типа ДН 3000/2/28, до 3 тонны единовременной загрузки за цикл, навесное оборудование. С Подвесным потолком. С монтажем и пуско-наладкой.

2.1

Опция хранение, исполнение с испарителем внутри дефростера. Без Холодильной машины.

2.1

Рама для дефростера, до 600 кг загрузки. 1 штука. Размер 900х900х1800 (под каждый продукт СВОЯ рама)



«ДН 3000/2/28»  комплект оборудования камеры дефростации продукции вместимостью 3000 кг (5600x2000x3000 мм ).

ПРЕИМУЩЕСТВА:
● высокая экономичность – быстрая окупаемость
● уменьшение потерь – улучшение качества продукта
● высокая степень автоматизации – ускорение процесса
● индивидуальные решения – возможность развития производства

Техническое описание:
Комплект оборудования  ДН-3000 предназначен для организации автоматической динамической дефростации продукции.

Видео дефростера в работе:

Состав комплекта :

2 высокопроизводительные калориферные установки  из нержавеющей стали.
Потолочные рамы для установки вентиляционных установок.
Перекрытия рам, для организации ветрового туннеля.
Направляющие потока воздуха.
Фальшь панель для организации ветрового тоннеля.
Система увлажнения.
Силовой блок.
Блок автоматики.

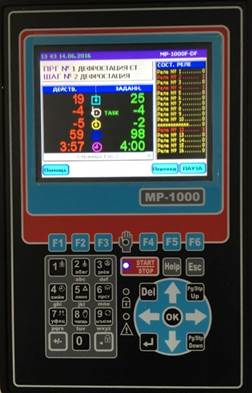

Интеллектуальная система управления МР-1000, разработанная специалистами фирмы - Техник», позволит Вам не только надежно и с высокой точностью управлять процессом дефростации, но и предоставит информацию в реальном времени о процессах, происходящих в дефростационной камере.



Технические характеристики дефростера ДН 3000/2/24:

Мощность электро установки 28,4 кВт (ТЭНы - 24, вентиляторы – 4,4 кВт)

  1. Ориентировочный расход энергии в час (при полной загрузке) – около 8 кВт в час.

Хранение после дефростации (опция) – 4 кВт.
Система разморозки - динамическая, с понижением температуры в течении времени разморозки. Поддержание заданной разницы между внутренним и наружным щупом. Внешняя поверхность не перегревается выше 0оС при заданной температуре в конце цикла 0оС.
Разовый объем загрузки Max – до 3000 кг (6 рам по 500 кг на каждой).
Система увлажнения:  распыление воды сжатым воздухом.
Время дефростации -  6-10 часов   ( Зависит от вида сырья ) .
Габаритные размеры - 5000x2000x3000 мм


Технические характеристики парового дефростера (прямой впрыск пара):

  1. Мощность установки 14,4 кВт (10 – ТЭНы, 4,4 – вентилятор)
  2. Расход пара (ориентир) – 48 м.куб/час
  3. Ориентировочный расход энергии в час (при полной загрузке) – около 4 кВт в час.



Принцип действия:

В камерах применяется патентованный метод воздушно-капельной дефростации с логическим управлением процессом и контролем температур, позволяющий создавать оптимальные условия для отвода тепла, не допуская при этом перегрева или пересыхания поверхности продукта.

Процесс дефростации постоянно контролируется датчиками температуры в теле, на поверхности продукта, а также в камере. Процесс дефростации завершается автоматически, по достижении заданной температуры в теле.
Логическая система управления постоянно контролирует температуру поверхности продуктов и скорость потоков воздуха, охлаждающих поверхность продуктов. Вследствие этого температура поверхности никогда не превышает допустимой величины.

По окончании процесса дефростации камера автоматически переходит в режим хранения при заданной температуре и действует в качестве склада до момента отключения программы. Точно также камеру можно держать в режиме хранения при заданной температуре до момента начала процесса, который определяется таймером.
Мясо в блоках дефростируется либо на стеллажах без упаковки (или в пленке), либо непосредственно в коробках на поддоне, между слоями коробок прокладываются пластиковые решетки. Дополнять увлажнителем воздуха при работе с открытым продуктом обязательно, при дефростации в коробках - желательно - это ускоряет процесс.
Мясо в полутушах дефростируется на подвесном пути, строго с системой контроля влажности.
Мясо птицы можно доводить до температуры –3°C непосредственно в коробке, а при заданной температуре выше –3°C это лучше делать в решетчатых пластиковых ящиках или на стеллажах или тележках равной высоты.

Оптимальная дефростация рыбы происходит в пластиковой пленке без картона, но допускается и дефростация открытого продукта. Проблема подсыхания поверхности решается за счет системы контроля влажности повышенной производительности.

Описание процесса дефростации:

Описание: Macintosh HD:Users:mac:Pictures:Медиатека iPhoto:Masters:2013:04:03:20130403-204541:IMG_4242.JPG Дефростируемое сырье загружается в камеру при любой температуре сырья и камеры, однако оптимальный результат дает равномерно промороженный продукт. Система контроля параметров включает три датчика температуры и электронный датчик влажности:
Датчик внутримышечной температуры засверливается на полную глубину в самый крупный участок сырья. Этот же датчик является задаточным, то есть именно по температуре с этого датчика определяется достижение продуктом заданной оператором температуры и момент перехода от режима дефростации к режиму хранения при заданной температуре.
Датчик температуры поверхности продукта устанавливается на небольшую глубину (20-30 мм) и контролирует подачу тепла и холода, в зависимости от состояния поверхности продукта. Если температура поверхности превышает заданную на установленную ∆t, по команде с этого датчика отключается подача тепла или включается холодильный агрегат. Датчик температуры в камере установлен на стене камеры и контролирует подачу тепла и холода в зависимости от температуры в камере. Во время дефростации команда с этого датчика отключает тепло или включает холод при превышении установленной оператором максимально допустимой температуры в камере, а в режиме хранения управляет холодильным агрегатом поддерживающим в камере заданную температуру дефростации.
Датчик влажности установлен на стене камеры так, что он измеряет влажность воздуха после прохождения сквозь дефростируемый продукт. Система управляет частотой подачи влаги системой контроля влажности, в зависимости от показаний влажности и температуры в камере.

Блок агрегатов из нержавеющей стали (под потолком над перекрытием или в напольном исполнении) включает в себя систему из управляемых датчиками температур и влажности, а также логикой вентиляторов, обогревателей, холодильного агрегата и системы контроля влажности.
IMG_5305IMG_5324После установки датчиков в продукте, оператор вводит на дисплее электрощита управления основные параметры: заданную температуру, максимально допустимую температуру в камере, можно также отрегулировать влажность (до 99%) и ∆t (то есть максимально допустимое превышение температурой поверхности заданной температуры). Этот параметр влияет как на скорость дефростации, так и на уровень потерь. Определенные в коммерческом предложении время дефростации и потери определены для блочного сырья скандинавского производства при ∆t=+3,5°C и габаритах блоков 600*400*150 мм. Это означает, что при заданной температуре +1°C, температура поверхности не будет превышать во время процесса дефростации показателя +4,5°C. Именно при этих условиях потери составят не более 1,8%. Уменьшение ∆t приведет к снижению потерь и увеличению продолжительности процесса, увеличение этого показателя наоборот, увеличит потери, но ускорит процесс.
Недостаточная влажность среды при размораживании угрожает обезвоживанием поверхностным
После включения программы дефростации кнопкой СТАРТ процесс протекает таким образом, что потоки увлажненного воздуха со скоростью 6-12 м/с, подогреваемого ТЭНами на полную мощность, начинают максимально быстро отводить холод от дефростируемого продукта. После достижения максимально допустимой температуры в камере, обогрев начинает периодически отключаться и отбирать холод внутренней массы продукта. Аналогично, отключением ТЭНов или даже включением холода реагирует оборудование на достижение поверхностью температуры равной заданной +∆t, не давая поверхности продукта перегреться и начать терять влагу.

После того, как температура в теле достигнет заданной (точнее на 0,5°C меньше заданной), процесс дефростации потоками воздуха прекратится, при этом выключать дефростер кнопкой СТОП не следует, так как камера автоматически перейдет в режим поддержания заданной температуры. При этом можно начинать выгружать дефростированное сырье, сохраняя уверенность в том, что температура оставшегося в камере сырья не увеличится, но будет дополнительно выравниваться.
